Schéma zapojenia je na obr. 6.9. Pri vysokých frekvenciách
majú parametre tranzistora komplexný charakter. Určíme vplyv výstupnej
kapacity tranzistora
(6.12)
a vplyv zmenšenia prúdového zosilňovacieho činiteľa.
Pre zosilnenie pri vysokých frekvenciách platí:
(6.13) Zosilnenie sa zmenší o 3 dB vzhľadom na stredné frekvencie pri
(6.14)kde
(6.15) Emitorový obvod RECE spôsobuje zmenšenie
zosilnenia zosilňovača v oblasti nízkych frekvencií. Kondenzátor CE volíme
tak, aby jeho reaktancia bola zanedbateľná v čo najširšom frekvenčnom
pásme. V oblasti stredných a vysokých frekvencií možno túto podmienku
ľahko realizovať. Pri nízkych frekvenciách sa kapacitná reaktancia zväčšuje
a na emitorovej impedancii sa začne uplatňovať úbytok striedavého napätia,
pôsobiaci proti vstupnému napätiu tranzistora. Tým sa zmenšuje zosilnenie
zosilňovača.Pri určení emitorového kondenzátora CE sa neberie do úvahy
väzbový kondenzátor CV Pre kapacitu emitorového kondenzátora CE platí
približný vzťah
(6.16) Kde R je paralelná kombinácia r2(1), RC1 a Rp.

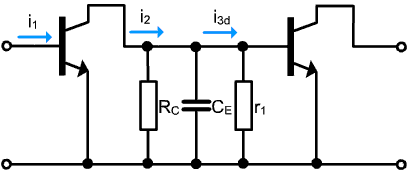

Obr. 6.9. Zjednodušené náhradné zapojenie pre oblasť vysokých frekvencií
