V úplnej náhradnej schéme tranzistorového zosilňovača na obr. 6.7 je R_p výsledný odpor paralelnej dvojice rezistorov R₁ , R₂. Odpor R_p býva zväčša podstatne väčší ako vstupný odpor tranzistora druhého stupňa zosilňovača, takže ho môžeme pri približnom riešení zanedbať. Pretože však výstupný odpor prvého stupňa je obyčajne omnoho väčší ako kolektorový odpor R_C.

Obr. 6.7 Úplné náhradné zapojenie pre striedavé signály

V oblasti stredných frekvencií sa môže zanedbať väzbový kondenzátor aj parazitné kapacity, takže pre oblasť stredných frekvencií platí zjednodušená schéma zapojenia zosilňovača obr. 6.8. Prúdové zosilnenie tranzistorového zosilňovača v oblasti stredných frekvencií

(6.10)

kde A_i je zosilnenie jedného stupňa,
r₁⁽²⁾ je vstupný odpor druhého stupňa.

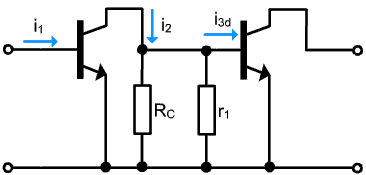

Obr. 6.8. Zjednodušené náhradné zapojenie pre oblasť stredných frekvencií

Hodnota tohto prúdového zosilnenia je reálna a nezávisí od frekvencie, určuje ju zosilnenie A_i a člen

(6.11)
