Pozrime sa na to, ako môžeme použiť toto jednoduché PLD na implementovanie požadovanej logickej funkcie.
Aplikácia PLD

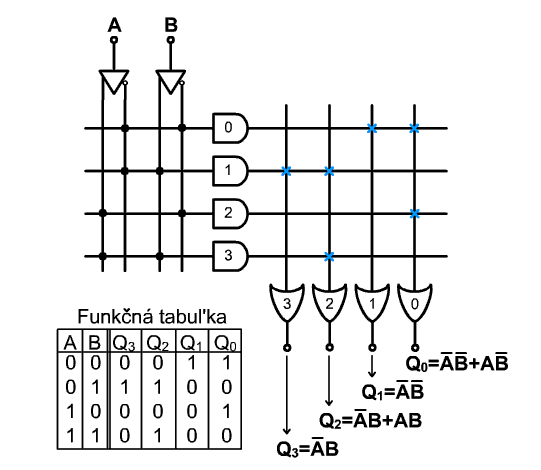

Obrázok ukazuje príklad aplikácie, v ktorej jednoduché 2-vstupové/4-výstupové/4-súčinové PLD generuje na výstupoch Q3 - Q0 úrovne H a L pre každú vstupnú kombináciu A a B.
Prerušením spojok 1, 3 a 4 na vstupe OR hradla 3 sa výstup Q3 zmení na H, len keď AB=01 ().
Prerušením spojok 1 a 3 na vstupe OR hradla 2 sa výstup Q2 zmení na H, len keď AB=01 alebo 11. ().
Prerušením spojok 2, 3 a 4 na vstupe OR hradla 1 sa výstup Q1 zmení na H, len keď AB=00 ().
Prerušením spojok 2 a 4 na vstupe OR hradla 0 sa výstup Q0 zmení na H, len keď AB=00 alebo 10 ().
