PLA Aplikácia

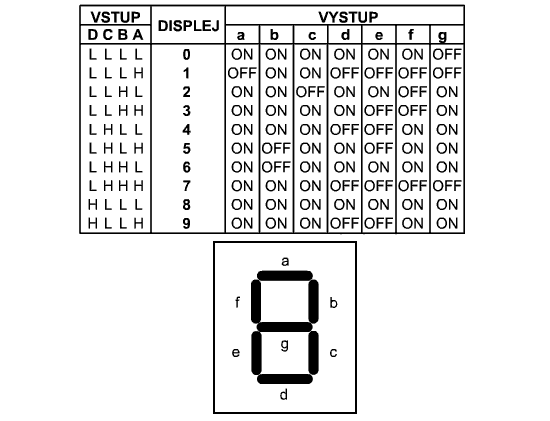

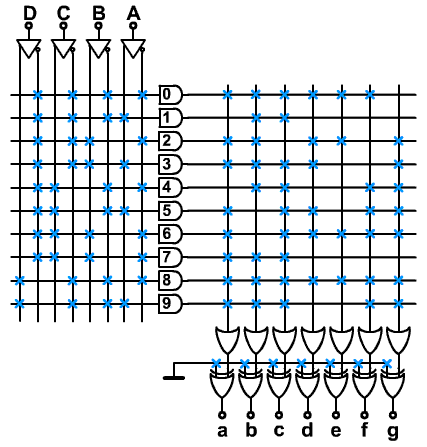

         Obrázok ukazuje použitie PLA ako konvertora BCD na sedemsegmentový kód. V tejto aplikácii je použitých len desať z možných šestnástich AND výstupných súčinov. Obr.(a) objasňuje konverznú tabuľku BCD na sedemsegmentový kód a ukazuje, ktoré segmenty na sedemsegmentovom displeji sú aktivované pre zobrazenie jednotlivých číslic 0 - 9. Obr.(b) zobrazuje mapu spojok pre AND aj OR polia 4-vstupového/7-výstupového PLA. Neprerušené spojky v týchto poliach zabezpečia generovanie správne sedemsegmentového kódu pre každý z BCD vstupov. Napr. keď je na 4-bitový vstup privedený kód 0000_BCD , AND hradlo 0 generuje H úroveň (súčinová linka ). Keďže šesť spojok pripojených na túto súčinovú linku bolo počas programovania ponechaných neporušených, výstupy a, b, c, d, e a f budú na úrovni H. Keďže posledná spojka bola   počas programovania prerušená, výstup g bude na úrovni L. Na výstupe PLA sa teda vygeneruje sedemsegmentový kód 1111110 vždy, keď na vstupe bude kód 0000_BCD . Spojky výstupnej polarity sú neprerušené, takže je aktívnymi H výstupmi možné budiť displej so spoločnou katódou. Na budenie displeja so spoločnou anódou by sa mali všetky spojky prerušiť, aby výstup PLA bol aktívny v úrovni L. [14.1]
