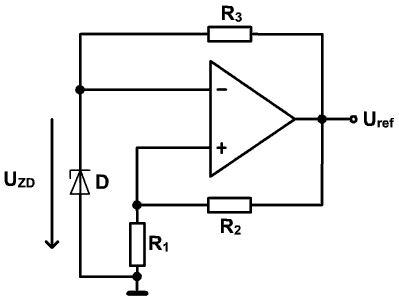

Teplotne kompemzovaná Znerova dióda na obr. má nastavený pracovný bod z výstupu referenčného napätia.
Rovnováha v spätnoväzobnej sieti nastane ak:
Nastavením (trimming) tenkovrstvových rezistorov R1 a R2 sa dá získať potrebná veľkosť referenčného napätia.
[13.1]
|
