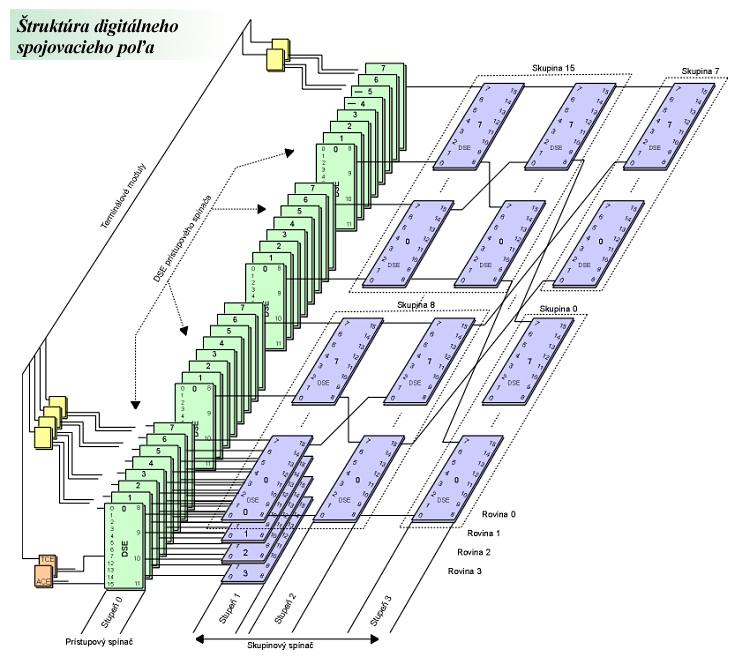

Rozmiestnenie digitálnych spínacích jednotiek pozostáva z párov DSE v prístupovom spínači (AS - acces switch) a zo skupinového spínača (GS - group switch).

Prístupový spínač (AS) má nasledovné funkcie:

• pripojiť určité rozložené zdroje (napr. ACE) k DSN
• pripojiť terminálové moduly (napr. ASM alebo DTM) k DSN
• distribuovať prevádzku do rôznych rovín GS



Funkcie skupinového spínača sú nasledovné:

• uskutočňovať spojenie medzi rôznymi DSE prístupového spínača (spojenia medzi modulmi pripojenými na spoločnú DSE prístupového spínača sa realizujú priamo v ňom)
• prepájať hovory len cez toľko stupňov, koľko je nutné na dosiahnutie odrazového bodu
• uskutočňovať množstvo príchodzích ciest k špecifickému portu AS z nejakého odrazového bodu v DSN



Počet DSE v AS a stupňov GS (maximálne 3) závisí na počet inštalovaných riadiacich jednotiek (CE - control element), ktoré závisia na počte účastníkov a vedení, ktoré budú k ústredni pripojené. Počet rovín GS (maximálne 4) závisí na priemernej prevádzke na terminál a na počte terminálov v ústredni.

Každá CE má prístup do DSN cez pár asynchrónnych PCM liniek do páru DSE v AS, čo poskytuje terminálové rozhranie so 60 duplexnými kanálmi. Toto rozmiestnenie poskytuje voľbu dvoch ciest do DSN, čo eliminuje možnosť blokovania v tomto bode.

Z dôvodu schopnosti DSE vykonávať vstup-vstup, volanie preniká len tak ďaleko, ako je potrebné na odrazenie sa k požadovanej CE. Ak sú napríklad dve CE pripojené na ten istý pár DSE v AS, cesta medzi nimi bude zostavená len cez túto DSE.

Každá CE má svoju adresu, ktorá pozostáva zo sady 4 riadiacich čísiel potrebných na dosiahnutie CE zo 4 stupňa. Bez ohľadu na to, ktorá spínacia jednotka je v požadovanom stupni vybraná na odraz, vstupná výberová sekvencia na odrazenie späť k danému terminálu je tá istá. Toto značne zjednodušuje mechanizmus hľadania cesty. Od okamihu ako je známa systémová adresa (NA - network adress), môže byť vo vnútri siete realizované náhodné hľadanie voľnej cesty pre akúkoľvek odrazovú spínaciu jednotku, z ktorej môže byť požadovaná CE dosiahnutá.
