SIEŤOVÁ VRSTVA (3.)

Sieťová vrstva D protokolu zodpovedá najmä za realizáciu funkcií, spojených so zostavením a rozpadom spojenia a s realizáciou ISDN doplnkových služieb. Tieto funkcie sú realizované rôznymi signalizačnými procedúrami 3. vrstvy. Štruktúra správy 3. vrstvy vyzerá nasledovne:

Prvý byte predstavuje tzv. protokolový diskriminátor, tento byte označuje typ signalizácie či sa jedná o medzinárodne štandardizovanú signalizáciu DSS1 a EDSS1, alebo národne štandardizovanú. V prípade,že sa jedná o DSS1 a EDSS1 hodnota PD je "00001000".

Správa pokračuje poľom CR (Call Reference) je to referenčné číslo volania.

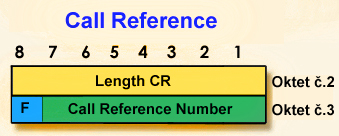

Call reference pozostáva z údajov o jeho dĺžke (Oktet č.2.) a vlastnej hodnoty CR (Oktet č.3.).

Význam CR:

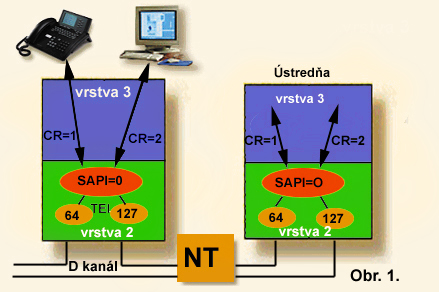

• označuje rôzne signalizačné aktivity na jednom základnom prípoji, ktoré môžu prebiehať súčasne. CR teda slúži na rozpoznanie signalizačných aktivít, ktoré prebiehajú súčasne. Príklad je na obr. 1. kde súčasne prebiehajú dve rôzne služby :telefónne spojenie a spojenie pre prenos dát.

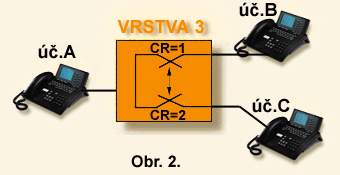

• riadenie doplnkovej služby, napr. pri prepínaní medzi dvoma nezávislými spojeniami, pri použití len jedného B kanála (Obr. 2.).

Správa ďalej pokračuje poľom typ správy (Message Type) v tomto poli je určený typ správy, vyjadrujúci určitú procedúru pri riadení spojenia. Ako príklad typu správy je možné uviesť SETUP (výstavba spojenia), ALERTING (volaný terminál je pripravený prijať volanie), CONNECT (oznamuje vybudovanie spojenia).

Správa ďalej pokračuje poľom informačné prvky (Information Elemente). Tieto prvky slúžia k bližšej informácii správy Message type. Ako príklad rozpad spojenia Message Type =DISCONNECT a Information Elemente =CAUSE (príčina) inf. prvok bližšie popisuje prečo došlo k rozpadu spojenia.
