FYZICKÁ VRSTVA (1.vrstva)

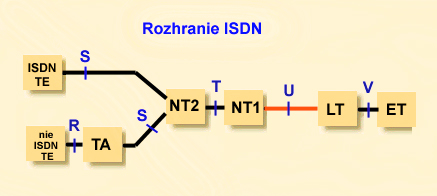

Fyzická vrstva zabezpečuje fyzické rozhranie. V ISDN terminológii poznáme tieto typy fyzických rozhraní:

• ISDN TE - ISDN koncový prístroj

• nie ISDN TE - iný ako ISDN koncový prístroj (analógový telefón)

• TA - terminálový adaptér

• NT1 - sieťové ukončenie (zodpovedá za fyzickú vrstvu)

• NT2 - sieťové ukončenie (zodpovedá za prepájanie a koncentráciu)

• LT - linkové ukončenie (zodpovedá za fyzickú vrstvu)

• ET - ústredňové ukončenie (zodpovedá za linkovú a sieťovú vrstvu)

Za spracovanie informácii z 1. vrstvy sú zodpovedné dva funkčné bloky: NT1 (na strane účastníka) a LT (na strane ústredne)

S-rozhranie (zbernica)

• označenie ako S_o pre BRA (základný prístup) a S_2M pre PRA (primárny prístup)

• fyzický 4-drôt, plný duplex

• max. 8 koncových zariadení z toho max 4 ISDN telefóny, napájané z NT (po fantómových okruhoch)

• dve možné konfigurácie: bod-bod (max. 8 terminálov), bod-mutibod (pre malé ústredne)

• max dĺžka zbernice pri impedancii kábel Z=150ohm L=200m, Z=75ohm L=100m

• používa sa modifikovaný AMI kód (umožňuje dobrú synchronizáciu a nulovú jednosmernú zložku)

• 48 bitový rámec

U-rozhranie

U rozhranie predstavuje "cestu" od účastníka do ústredne. Je ohraničené sieťovým zariadením NT na strane účastníka a na strane ústredne LT. Fyzicky je realizované pomocou 2 drôtov pre BRA a 4 drôtov pre PRA. Toto rozhranie nie je zatiaľ medzinárodne štandardizované, preto vzniklo niekoľko modifikácií. Tieto sa líšia na základe prenosového média (meď, alebo opt. vlákno) a na základe metódy potlačenia ozvien signálov.

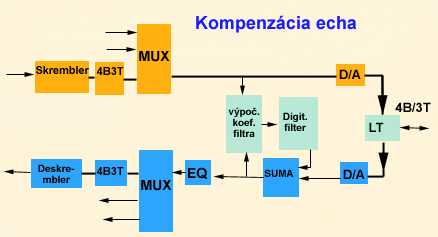

Najznámejšie a najviac používané rozhranie je U_KO. Je prispôsobené na prenos po 2 drôtoch a ako metódu potlačenia ozvien využíva metódu "ECHO CANCELLATION". Táto metóda je založená na predikcii (predpovedaní) očakávaného echo signálu a jeho odčítaní od užitočného signálu už vopred. Túto funkciu zabezpečujú NT1 a LT. Pri tejto metóde sa dosiahne vzdialenosť 4-8km.

Druhé najznámejšie rozhranie je U_PO. Je prispôsobené na prenos po 2 drôtov pre BRA a ako metódu potlačenia ozvien využíva tzv."pingpongový prenos" to znamená, že každá strana vysiela určitý čas (nie naraz). Tento spôsob je lacnejší, no zároveň aj pomalší. Pri tejto metóde sa dosiahne vzdialenosť len 2-3km.

Kódovanie na U rozhraní: Využíva sa kódovanie 2B1Q (to znamená "2 binárne znaky = 1 quartálny-4 úrovne") a 4B3T (trojúrovňové).

Dôvod kódovania: Skutočná prenosová rýchlosť U_KO je 160 kbit/s. Pri tejto rýchlosti by bol dosah 2-drôtovej prípojky absolútne nedostatočný. Preto sa linkový kód prekóduje na iný typ kódu, ktorý zabezpečí rovnakú prenosovú rýchlosť, ale zmena jednotlivých stavov nebude taká rýchla. Tok binárnych dát sa prekóduje na 4 rôzne napäťové úrovne (po pároch), ktoré sa striedajú s polovičnou rýchlosťou modulačnou Rm=80kbaud/s.

Otázka: Čo znamená skratka NT ?
