Signalizačný systém č.7.

Charakteristika SS č.7: Všetky doteraz používané SS zabezpečovali len telefónnu signalizáciu. Budovaním ISDN, IN, GSM však vznikajú nové požiadavky na SS. Okrem základných telefónnych služieb treba uspokojiť aj všetky služby, ktoré poskytuje ISDN, IN, GSM s možnosťou pružného doplnenia poskytovaných služieb. SS č.7 využíva metódu signalizácie spoločným kanálom (CCS-Common Channel Signaling). CCS je metóda v ktorej samostatný kanál pomocou adresovaných správ prenáša signalizačné informácie pre niekoľko okruhov, alebo pre riadenie a údržbu siete. SS č.7 je optimalizovaná pre digitálne telekomunikačné siete. Na prenos signalizačných správ medzi ústredňami sú použité signalizačné okruhy. Tieto sú zostavené z digitálnych kanálov 64kbit/s. Bezpečný prenos zabezpečujú funkcie detekcie a opravy chyby na každom okruhu.

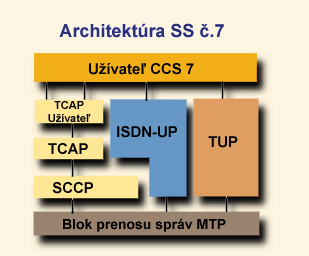

ARCHITEKTÚRA SS č.7:

1. MTP - Message Transfer Part - blok prenosu správ

2. TUP -Telephone User Part - blok pre telefónnu službu

3. ISUP - ISDN User Part - blok pre ISDN

4. TCAP - Transaction Capabilities Application Part - blok rôznych aplikácií prenosu

5. SCCP - Signalling Connection Control Part - blok riadenia operácií so signalizačnými značkami

Príklad signalizácie pre zostavenie spojenia:

IAM - Initial Address Message - IAM je prvá správa, ktorá je pri výstavbe spojenia vyslaná nasledujúcej ústredni. Slúži k obsadeniu užitočného kanálu a obsahuje všetky informácie pre smerovanie do cieľovej úsredne. SAM - Subsequent Address Message - prenáša voľbu, ktorá ešte nebola prenesená v IAM. ACM Address Complete Message - pomocou ACM je volajúcej ústredni oznámené, že cieľová ústredňa bola dosiahnutá. ANM - Answer Message informuje volajúcu ústredňu, že volaný účastník sa hlási. S ANM začína tarifikovanie.

Príklad signalizácie pre rozpad spojenia:

REL - Release message - pomocou REL sa začína rozpad spojenia. RLC - Release complete message - pomocou RLC je potvrdený príjem REL. Po vyslaní RLC je užitočný kanál uvolnený.

Otázka: Ktorá správa prenáša voľbu v CCS7 ?
