1. Ideálny operačný zosilňovač má vstupný odpor [ Ω]:


 a) 0
 b) 1
 c) -1
 d) ∞

      2. Operačný zosilňovač sa skladá z troch základných blokov


 a) súčtový zosilňovač, napäťový zosilňovač, koncový stupeň
 b) diferenciálny (rozdielový) zosilňovač, napäťový zosilňovač, koncový stupeň
 c) diferenciálny (rozdielový) zosilňovač, prúdový zosilňovač, koncový stupeň
 d) medzifrekvenčný zosilňovač, prúdový zosilňovač, koncový stupeň

3. Ak OZ s uzatvorenou slučkou spätnej väzby má zosilnenie
ACL = AOL/(1+βAOL) , tak kladná spätná väzba nastane ak:


 a) βAOL < 0
 b) βAOL > 0
 c) βAOL = 0

      4. Ak zavedieme zápornú spätnú väzbu zosilnenie obvodu sa :


 a) zväčší
 b) nezmení
 c) zmenší
 d) rovná ∞

      5. Zapojenie na obrázku má parametre R1 = 100Ω R2 = 1kΩ a predpokladáme ideálny operačný zosilňovač potom zosilnenie obvodu bude:


 a) 11
 b) 9
 c) -10
 d) -0,1

      6. Zapojenie na obrázku má parametre R1 = 100Ω R2 = 1kΩ a predpokladáme ideálny operačný zosilňovač potom zosilnenie obvodu bude:


 a) 11
 b) 9
 c) -10
 d) -0,1

      7. Kladnú spätnú väzbu realizujeme privedením výstupného napätia na :


 a) zem
 b) invertujúci vstup OZ
 c) kladný pól zdroja obvodu
 d) neinvertujúci vstup OZ

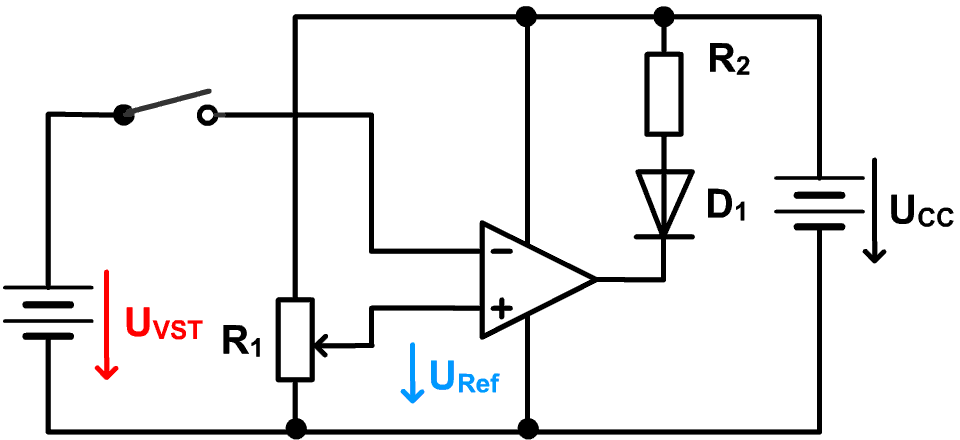

      8. Vstupné napätie komparátora na obrázku je UVST > UREF a potom dióda:


 a) nesvieti
 b) svieti
 c) bliká

      9. Jednotlivé svorky označujú:


 a) (1) invertujúci vstup (2) neinvertujúci vstup (3) výstup
 b) (1) neinvertujúci vstup (2) invertujúci vstup (3) výstup
 c) (1) výstup (2) invertujúci vstup (3) neinvertujúci vstup
 d) (1) výstup (2) neinvertujúci vstup (3) invertujúci vstup

      10. Na obrázku je:


 a) násobič napätia
 b) sledovač napätia
 c) integrátor
 d) derivátor
