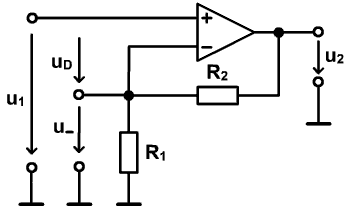

Obr.7.15 Neinvertujúce zapojenie OZ

Napätie u_D nie je nulové, ale platí:

(7.20)

Napätie u- na rezistore R₁ , t.j. invertujúceho vstupu je oproti u₁ o hodnotu u_D menšie:

(7.21)

Prúd i₁cez rezistor R₁ má hodnotu:

(7.22)

Predpokladáme, že do invertujúceho vstupu OZ netečie prúd, preto celý prúd i₁ prechádza aj rezistorom R₂, vzniká na ňom úbytok:

(7.23)

Súčtom napätí u_- na rezistore R₁ a úbytku napätia na rezistore R₂ dostávame výstupné napätie u₂ :

(7.24)

Použitím rovníc (7.22 až 7.24) získame:

(7.25)

V rovnici pre výstupné napätie pribudlo rozdielové napätie u_D , ktoré je pri ideálnom OZ nulové. Úpravou a použitím rovnice (7.20) dostaneme:

(7.26)

Z rovnice (7.26) získame zosilnenie neinvertujúceho zapojenia s OZ:

(7.27)
