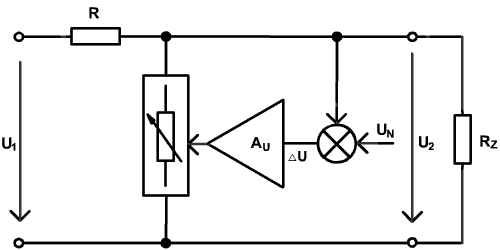

Regulačný obvod tvorí spolu s odporom R a záťažou RZ sériovo paralelnú kombináciu. Podľa zmien vstupného napätia U1 a zmien odporu záťaže RZ sa mení výstupné napätie U2 , ktoré je privádzané na porovnávací obvod. Zdroj referenčného napätia je UN . Výstupné napätie z porovnávacieho obvodu je privádzané na zosilňovač, kde je napäťovo zosilnené a následne AU - krát a následne ovláda vodivosť regulačného obvodu. Zo schémy je evidentné, že veľká časť výkonu sa stráca vo forme tepelnej energie na odpore R a regulačnom odpore. Preto má tento spôsob regulácie malú účinnosť. Výhodou zapojenia je, že regulátor nie je ohrozený pri skrate, naopak pri chode naprázdno je zaťažený najviac.
