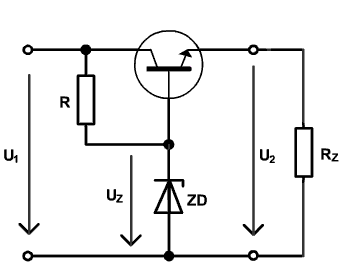

Zapojenie tranzistora so zaťažovacím rezistorom RZ predstavuje zapojenie so spoločným kolektorom, ktoré nazývame emitorový sledovač. V emitorovom zosilňovači je zosilnenie o niečo menšie ako 1.
Stabilizačná dióda D slúži ako zdroj referenčného napätia. Rezistorom R prechádza taký prúd, aby pracovný bod stabilizačnej diódy ležal za Zenerovým napätím. Stabilizačná dióda je zaťažená len malým prúdom bázy tranzistora
a preto je jej referenčné napätie veľmi stabilné. Báza stabilizačného tranzistora je polarizovaná v priepustnom smere. Z opísaného zapojenia vyplýva, že výstupné napätie U2 sa príliš nelíši od referenčného napätia UZ .
Ak sa zmení napätie U2 na výstupe napr. tým, že sa zväčší prúd na záťaži RZ , zvýši sa napätie medzi emitorom a bázou tranzistora. Tým sa tranzistor viac otvorí a úbytok napätia sa čiastočne kompenzuje.
Pri zvyšovaní napätia U2 na výstupe je obrátený dej, tranzistor sa privrie a zabraňuje zmene napätia na výstupe, výstupné napätie U2 sa stabilizuje.
|
